1、LQZ球支座的特点

　　LQZ系列球型桥梁支座除具有一般球型支座转角大、转动灵活、转动力矩与转角无关、转动性能各个方向一致等优点外，还具有以下七大特点：

　　(1)承载吨位大-*大支反力可超过100000KN。

　　(2)转角大(*大转角0.06弧度);

　　(3)耐腐蚀能力大大增强，可在海洋大气及飞溅区等恶劣环境下使用;

　　(4)平面滑动和转动摩擦阻力小;

　　(5)防尘防水性能好，可保证摩擦无腐蚀、无污染;

　　(6)设计寿命长(按100年设计);

　　(7)支座小巧轻便.较同样支反力的盆式橡胶支座重量减轻40-50%,较同样反力的其它系列球型支座重量减轻20-25%。

　　2、LQZ系列球型支座的设计参数

　　1、支座反力

　　a、支座垂直支反力从1500-100000KN,分30级。也可根据用户要求进行特殊规格的设计、制造。

　　b、支座可承受的水平力：固定支座和纵向活动支座在非滑移方向的水平反力不小于垂直反力的10%。

　　2、支座设计转角

　　分0.02和0.05弧度两种。也可根据用户要求，设计其它转角或更大转角的支座。

　　3、支座设计位移

　　顺桥向：±50、±100、±150、±200、±250mmo

　　横桥向：多向活动支座为±40mmo

　　4、支座设计靡擦系

　　常温 ( -25℃-60℃ ) ≤0.03

　　低温(-40℃-60℃) , ≤0.05

　　3、球型支座的分类及代号

　　1、球型支成的分类：球型支座按活动型分为双向活动支座(SX)、单向活动支座(DX)和固定(GD)三种类型。

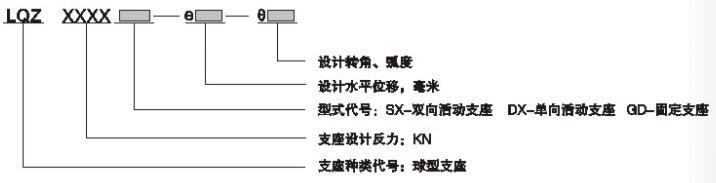

　　2、球型支座的代号：球型支座可用代号如下表示:

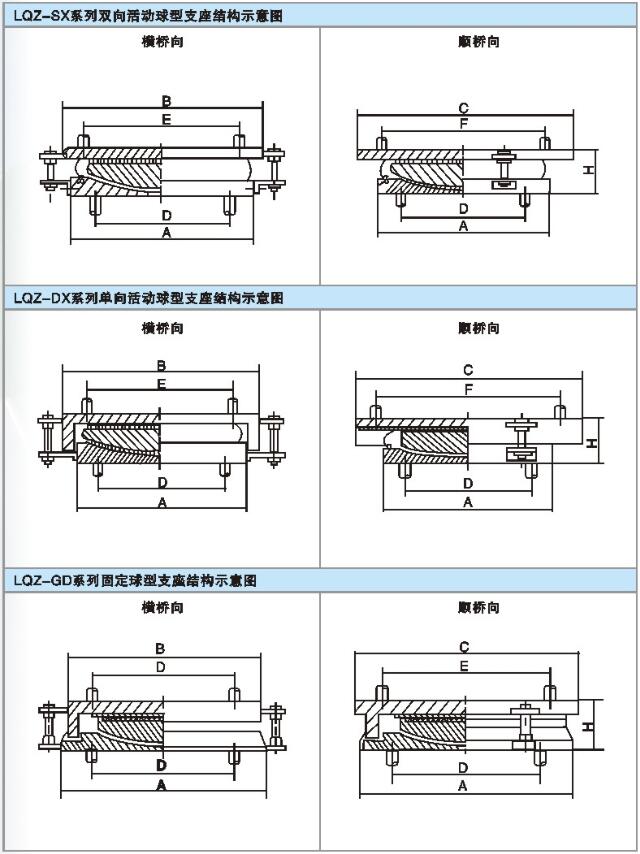

　　4、支座示意图
